土工膜和土工布的區(qū)別
時間：2019-04-16 03:27:05 點擊次數(shù)：863

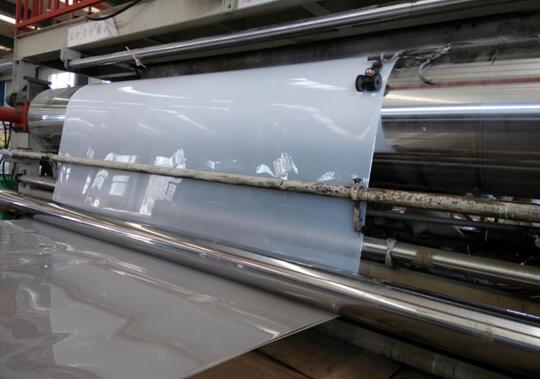

一、透水性：
土工膜是不透水的，土工布是透水的。
二、材質及用途：
土工布是用無紡布做的，主要用來加固地基。土工膜是用高密度聚乙烯做的，主要用來防滲。
三、性能
1、土工布有紡土工布和無紡土工布，具有優(yōu)秀的過濾、排水、隔離、加筋、防滲、防護作用，具有重量輕、抗拉強度高、滲透性好、耐高溫、抗冷凍、耐老化、耐腐蝕。
2、土工膜以塑料薄膜作為防滲基材，是一種高分子化學柔性材料，比重較小，延伸性較強，適應變形能力高，耐腐蝕，耐低溫，抗凍性能好。
土工膜的宏觀缺陷及解決問題
1、土工膜在生產(chǎn)及運輸、施工過程中容易造成不同程度的損壞，土工膜又是新型柔性防滲材料，具有很好的防滲效果，施工便利。但要解決的問題是土工膜的破損問題。
2、土工膜缺陷中24%的破損發(fā)生在鋪設階段，73%的破損發(fā)生在膜上保護層鋪設階段，3%的破損出現(xiàn)在運行期等其他階段。
3、土工膜一旦出現(xiàn)缺陷，工程運行后會在缺陷處形成集中滲漏。對于垃圾填埋場而言，滲漏液下滲將污染土壤及地下水源； 而對蓄水工程而言，滲漏除了造成水量損失外(如蓄水池、渠道等工程) ，還可能影響膜后填筑料的滲透穩(wěn)定性，進而危及工程安全(如堤防、圍堰、土石壩等工程)。因此，為了盡可能地確保土工膜防滲屏障的完整性，除了提高土工膜生產(chǎn)和施工的質量標準外，可采取的預防措施就是對各階段土工膜進行及時有效的缺陷探測及修補。
很多人都想要知道如何保證土工膜更好的發(fā)揮作用？其實只要焊接前用電吹風吹往膜面上的砂子、土壤等臟物，保證膜面干凈，在焊接部分的底下墊一條長木板，以便焊機在平整的基面上行走，保證焊接質量，正式焊接前，根據(jù)施工氣溫進行試焊，確定行走速度和施焊溫度，一般把握行走速度1、5～2、5m/s，施焊溫度為220～3000c。拼接焊縫兩條，每條寬10mm，兩條焊縫間留有10mm的空腔，用此空腔檢查其焊縫質量。土工膜的上面均勻展設10cm砂墊層，找平拍實后展設10cm砼。坡面復合土工膜展設合格后應及時展上墊層壓蓋，防止風吹及復合土工膜暴曬老化，同時做好砼護砌，加強土工膜的保護。
